妇幼保健院装饰装修改造

——  妇幼保健院装饰装修改造工程  ——

  工程说明

1、妇幼保健院住院大楼等改造工程是在对旧有建筑进行装修改造，不可改变原建筑的结构、消防系统。原建筑需拆除的地板砖、墙体、天花等设施，需清理干净后，方可进行装修。拆除前，必须制定拆装施工方案并经监理方、设计方、建设单位审核通过后，方可拆除。墙体拆除前，必须经专业房屋安全鉴定机构鉴定为非承重墙，方可拆除；否者不能拆除。
2、妇幼保健院住院大楼等改造工程主要功能布置：

首层为VIP病房及产后病房医护办公、学习、值班室、出入院管理收费处、护士站、被服间、宣讲室、洗婴室、配乳间、治疗室、处置室、洗涤间、污物间；

二层为妇产科产前病房、医护办公、值班室、护士站、宣讲室、被服间、治疗室、处置室、等候区、男女更衣室、缓冲室、洁净走廊、待产室、储物库房、无菌器材室、隔离分娩室、正常分娩室、高危分娩室、洗涤间、污物间；

三层为外科病房及医护办公、值班室、护士站、治疗室、处置室、等候区、缓冲室、洁净走廊、 储物间、无菌器材室、男女更衣室、手术室、洗涤间、污物间；

四层为儿科病房及医护办公、值班室、护士站、治疗室、处置室、等候区、男女更衣室、缓冲室、洁净走廊、配药间、医患交流室、奶具消毒间、配奶室、库房、总监控间、NICU病房、新生儿病房、手术室、控制室、洗涤间、污物间.
3、本工程所有原有外窗不做任何改动，特别说明的除外,需要拆除的部分内隔墙和其它部分详见原状图，承重墙不可拆除。
4. 本图所示与墙、柱等相对尺寸为控制尺寸，标高、位置、尺寸必须现场放线为准，而且须由设计人员认定后方可施工。
5. 本工程需要拆除内容：各层原有地板、天花、内墙及女儿墙抹灰层、屋面填充层，室内全部门窗（特别注明除外），部分隔断、厕所大便器及给排水设备，各个立面外墙
装修面层，原有电梯等。
6、本次改造把原有乘客电梯更换为病床电梯,原有室外梯改为污物通道专用楼梯,另外加设一座疏散封闭楼梯和一座无机房电梯。
7、本次改造装修不改变原建筑的消防布置，工程完工后经过消防验收后方可投入使用。



  设计依据

1、建筑单位提供的建筑现状图。
《建筑设计防火规范》      GB 50016-2006
《建筑内部装修施工及验收规范》 GB50354-2005
《综合医院建筑设计规范》    GB51039-2014
《医院洁净手术部建筑技术规范》 GB50333-2013
《洁净室施工及验收规范》    GB50591-2010
国家及广东省地方现行设计规范、规程及标准,其它相关的国家、地方法则和规定。



  装修工程材料说明

1、装修范围内需要重新装饰的内墙、外墙、天花、地面旧表面、全部铲除，重新按本图装修。
2、地面工程：室外台阶及楼梯间、收费管理处、洗婴室、配乳间、配电间、被服间、开水间、洗涤间、污物间、阳台、生活区、卫生间门前区域铺设600*600米黄色防滑砖；
卫生间及淋浴间均铺设300*300浅灰色防滑砖，楼梯踏步均铺设大理石踏步；门廊及门厅、等候区铺设800*800米黄色防滑砖，其中门厅、等候区夹铺150*150褐色防滑砖；
一至四层所有病房（除了NICU病房和新生儿病房外）、宣讲室、一层护士站、治疗室、处置室、医生办公室、医护学习室、四层男女更衣室铺设地板胶2号色（详见样板）；
室外，全部铺设2.0mm优质防静PVC地面,详见地花图；全部手术室和分娩房铺设2.0mm优质导静PVC地面；除注明外所有铺地板胶的地面，地脚线采用地板胶反起100MM，所有新
铺地均在铲除原有地砖的基础上做。以上地面材料做法详见材料做法表。
2、天花吊顶工程：楼梯间、门廊、阳台、配电间均在原结构楼板高度扇灰面油白色乳胶漆；所有卫生间及淋浴间均吊300*300铝扣板天花；除了洁净区外所有病房、办公室、
洗涤间、污物间、门厅、等候区、被服间、走道、治疗室、处置室、男女更衣室、值班室、医护学习室、宣讲室、生活区吊600X600无机硅钙复合板天花；首层门厅四边、二
至四层护士站吊镀锌龙骨6厘埃特板面煽灰油白色乳胶漆；二至四层洁净区内，除了手术室及高危分娩室、卫生间、淋浴室外均吊50mm玻镁彩钢板天花吊顶，墙面与天花连接

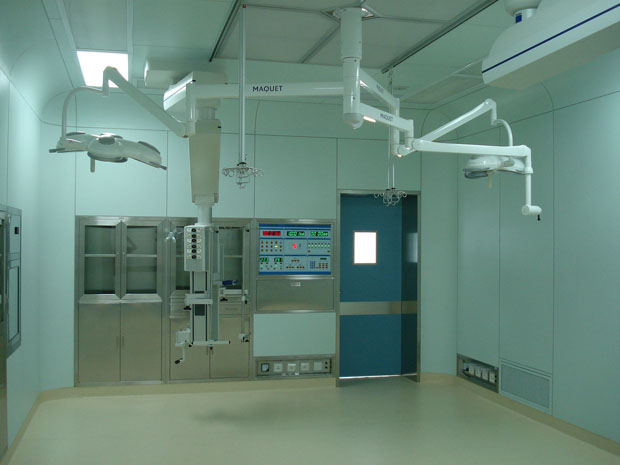

处采用净化专用铝材连接，转角处用净化装饰内圆弧；所有手术室及高危分娩室均吊1.2mm厚电解钢板饰面，墙面与天花连接处用圆弧连接，详手术室剖面图。以上吊顶做法详见材料做法表。
4、内墙面工程：所有卫生间、淋浴间、洗涤室、污物室、洗婴室、配乳间、处置室、治疗室内墙面满贴200*300白色瓷砖；除了洁净区域各功能室的内墙和满贴瓷砖墙裙的湿
区外，其它内墙面（含病房、走道、医生办公室、楼梯间等）贴1.2米高200*300白色瓷砖墙裙，1.2米以上墙体刷白色乳胶漆至楼板底；洁净区域内除了手术室和高危分
娩室外的内墙面（含NICU、新生儿病房、洁净走道等），全部贴玻镁彩钢板到天花底,墙面与天花连接处采用净化专用铝材连接，转角处用净化装饰内圆弧；手术室、
高危分娩室墙面采用1.2mm厚电解板饰面，墙面与天花连接处用圆弧连接，详手术室剖面图；洁净走廊设置150mm宽PVC防撞带。以上内墙面材料做法详见材料做法表。
5、外墙面工程：外立面均铲除原外表皮和原批荡,按改造后立面图材料重新批荡及贴外墙砖（材料做法详见材料做法表），外立面的门窗不作改动（特别注明除外）。
6、新增门窗洞口均加设门窗过梁，门窗过梁做法见中南标11ZJ103      ，过梁为预制做法。
7、门窗工程：所有门窗安装前，须拆除原有旧门窗及门窗框，新安装门窗及尺寸详见"门窗明细表"。
8、除特别说明外，一至四层公共卫生间及病房卫生间均拆除原状，重新布置卫生间，详见卫生间大样。
9、装修材料消防说明：所有材料需符合建筑内部装修设计防火规范相关要求。顶棚：A级，墙面：B1级，地面：A级，隔断:B级，固定家具：B2级，装饰织物：B1级，其它装饰材料：B2级。
10、屋面各构造层需铲除，重新铺砌二级防水屋面。
11、原有厕所将洁具、沉箱、地面拆除后，再按卫生间楼地面做法施工。
12、吊顶、隔离、涂料工程防火耐火等级应符合（GB50222-95）第3.3.1条、第3.4.1条、第3.4.2条的要求。
13、各层各构造出现细微裂缝的原楼板，先做补强补漏处理（详见J-20/2 楼板裂缝修复大样图），再铺地砖与扫顶棚乳胶漆。
