实验室是科学的摇篮,是科学研究的基地。生物安全实验室的核心是安全,根据对所操作物因子采取的防护措施,分理化实验室和生物安全实验室,主要控制实验过程中有生命微粒(细菌)与无生命微粒(尘埃)对外界和人的污染,同时避免实验数据的准确性提供一个良好的环境,确保实验结果的可靠性
生物安全实验室一般实施两级隔离。一级隔离通过生物安全柜、负压隔离器、正压防护服、手套、眼罩等实现;二级隔离通过实验室的建筑、空调净化和电气控制系统来实现。二级~四级生物安全实验室应实施两级隔离如无菌实验室,动物实验室、理化检验室,细菌学、生物学、洁净实验室,物物工程(重组基因、疫苗制备)实验室等。
—— 洁净实验室装修装饰工程 ——
实验室施工设计说明
1）微流控实验室施工设计说明
洁净说明：万级洁净室; 换气次数30次/小时; 洁净室与非洁净室之间压差为20Pa
风口风速：上送风孔板孔口3～5米/秒；侧送风口，贴附射流2～5米/秒；非贴附射流同侧墙下部回风1.5～2.5米/秒，对侧墙下部回凤1.0～1.5米/秒。
灯光说明：采用LED净化灯，安装18套灯具（更衣1个，缓冲1个，主实验室16个）；芯片加工室及纯水间设置黄光灯(1*36W)，加工室4套，纯水间2套。
空调系统：拆除原有中央空调系统，新安装洁净空调及通风系统。采用直喷式风冷净化空调机组，净化空调风柜安装在储物室（如图所示），室外机安装在屋顶。空调采用顶送下回的方式，送风口采用高效送风口，带风量调节阀，回风采用回风柱上安装回风百叶进行回风，回风只管安装风量调节阀。
温度说明：恒温22℃，温度波动±2℃
湿度说明：恒湿，50±5%
地面说明：铺设防静电PVC地板（2mm厚）
天花吊顶：吊顶使用彩钢板天花吊顶
隔墙说明：隔墙采用50玻镁彩钢板，靠近走廊及会议室的彩钢板立到楼板，其余彩钢板高度为2.3m
电话线及网线：光学实验室设置1个电话线口，1个网线口。
门：设备门，1个，规格：1500*2000。彩钢板可拆卸门
进门（更衣室门），1个单开门900*2000；彩钢板单开门
光学实验室门：1个双开门1500*2000；彩钢板双开门
芯片加工室：1个双开门1500*2000；彩钢板单开门
芯片准备室：1个单开门900*2000；彩钢板单开门
自来水水点4个：更衣室设置一个，洁净室内三个，含上下水；给水管走技术夹层，沿墙角下来走明管敷设接通各水点，每个水点装阀门。
房间：房间布局详见图纸
以上说明具体位置详见图纸
2）分子生物学实验室施工设计说明
灯光说明：采用LED灯，安装15套灯具（每个实验间2个，每个缓冲1个，走廊3个）；配套紫外杀菌灯 （12个，40W）实验间2个，缓冲1个
空调系统：每个实验间安装一套壁挂空调机，室外机安装在楼顶，冷凝排水接至每个房间排水管上。设置一套新风系统，向每个实验间送新风，送风口每个支管设置风量调节阀以及止回阀。每个实验间以及缓冲设置一套排风系统，排风口每个支管设置风量调节阀以及止回阀。维持正负压以及换气要求。
电话线及网线：暂无设计
地面说明：地面铺设2.0mm耐酸碱防火地坪（包括实验间与缓冲间和公用走廊）。
天花吊顶：吊顶使用彩钢板天花吊顶，高度为2.3M （包括8个房间以及公用走廊）
隔墙说明：隔墙采用50玻镁彩钢板，靠近大走廊的彩钢板立到楼板，其余彩钢板高度为2.3m
门：双开门：1个（在走廊入口），规格1500×2000，有门禁系统。材质为彩钢板
单开门：8个（每个功能区域2个即每个房间一个），规格900×2000。材质为彩钢板
窗：观察窗4个，每个房间设置一个，规格：1500×1200。
自来水：水点8个（每间小房间各2个），含上下水。给水管走技术夹层，沿墙角下来走明管敷设接通各水点，每个水点装阀门。
房间：房间布局详见图纸
以上说明具体位置详见图纸

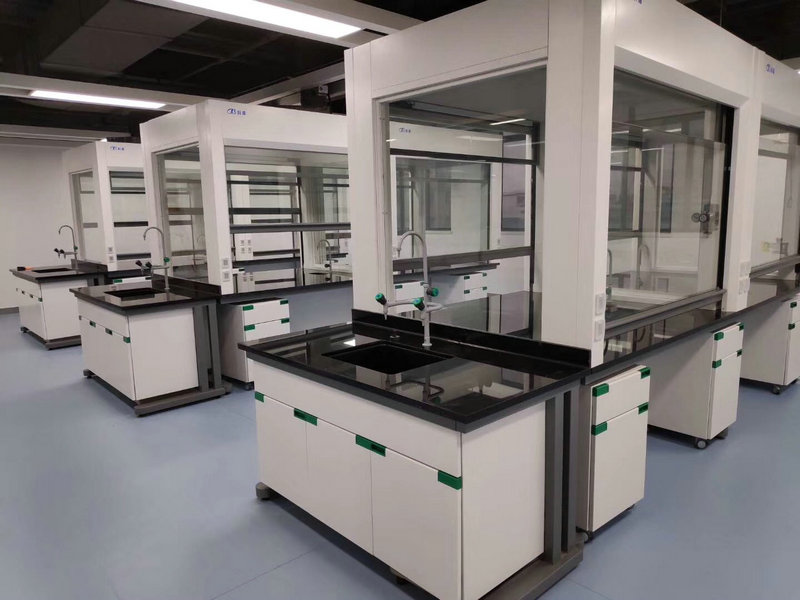

3）生物应用实验室施工设计说明
隔墙说明：隔墙采用50玻镁彩钢板，靠近走廊及外墙的彩钢板立到楼板，其余彩钢板高度为2.3m
灯光说明：采用LED灯，安装30套灯具；配套紫外杀菌灯（30个（6排），1*40W），分区控制
空调系统： 实验室采用原有中央空调系统（多联机移位安装），小房间采用壁挂空调。
地面说明：地面铺设2.0mm耐酸碱防火地坪
天花吊顶：大实验室不做吊顶，小实验室做2.3m高玻镁彩钢板吊顶
电话线及网线：大房间设置1个电话线口，1个网线口
门：外走廊双开门：1个；规格：1500×2000，设置门禁系统。彩钢板材质，门上带观察窗
实验室双开门：1个；规格：1500×2000，设置门禁系统。彩钢板材质。
实验室单开门：1个，规格900×2000。彩钢板材质。
观察窗：观察窗8个，规格：1500×1200。大实验室6个，小实验室2个，（在靠近实体外墙的彩钢板隔墙上安装一个观察窗，采光）
自来水：水点3个（每个中央台1个），含上下水，小实验室设置一个水点。给水管走技术夹层，沿墙角下来走明管敷设接通各水点，每个水点装阀门（中央台的水点可沿试剂架明管敷设）。
房间：具体房间布局详见图纸
以上说明具体位置详见图纸
4）会议室施工设计说明
灯光说明：采用LED灯，最低照度300 lx（甲方自行安装）
空调系统：采用原有中央空调系统即多联机系统，多联机移位安装，从微流控实验室中移位到会议室安装。（冷媒管的切割以及重新焊接安装）
地面说明：地面铺设2.0mm耐酸碱防火地坪
天花吊顶：不做
电话线及网线：设置安装网线1个端口，电话线1个端口
外墙：拆除现有护栏，做成墙，并设置足够的窗户（甲方自行处理）
门：彩钢板双开门1个，规格1500×2000。
以上说明具体位置详见图纸
5）预留实验室施工设计说明
灯光说明：采用LED灯，安装8套灯具
空调系统：用原有中央空调系统即多联机系统，多联机移位安装，从微流控实验室中移位到会议室安装。（冷媒管的切割以及重新焊接安装）
地面说明：地面铺设2.0mm耐酸碱防火地坪
天花吊顶：不做
电话线及网线：设置安装网线1个端口，电话线1个端口
窗：观察窗2，规格：1500×1200，位置见示意图。
门：彩钢板双开门1个，规格1500×2000。有门禁系统。
电源口：见图纸，并预留后续增加电源口的余量。
以上说明具体位置详见图纸
6）储物室说明
灯光说明：采用LED灯，安装2套灯具
空调系统：按客户要求未做
天花吊顶：不做
地面说明：不做
门：彩钢板双开门1个，规格1500×2000。
电源口：预留两个电源
以上说明具体位置详见图纸
7）其它包含内容说明：（门禁系统、电话线及网线布线、更衣间要配洗手盘、干手器等配套、动力电缆等）详细见图纸
——
